一、产品概述

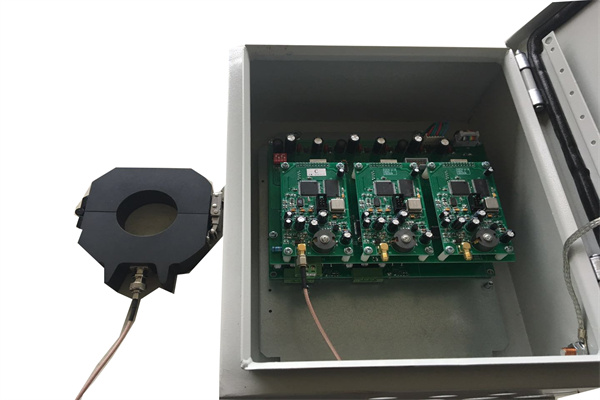

电缆局部放电监测装置，能实时监测各个接头及各段电缆局部放电幅值、频次、确定放电点相对位置，必要时给出报警，从而及时发现电缆及接头的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为电缆的检修工作提供依据。

二、产品特点

1、采用高频脉冲电流法原理，通过高频电流传感器测量局放信号

2、局放监测装置可以通过单模光纤级联，组成光纤环网，控制计算机通过总线控制单元管理所有装置，进行长电缆线路分布式局放检测，各监测装置之间实现完全电气绝缘。光纤长度可达20km

3、可以进行电缆线路局放在线监测

4、供电电源使用AC220V市电

5、分析软件采用可视化方式展示局放图谱，如二维q-φ, N-φ, N-q和三维N-q-φ

6、可生成测试报告，用于存档或运维问题追溯。

三、技术指标

采集器工作频带：500kHz~30MHz（±3db）；

增益范转：0~60db程控可调；

采样频率：100MHz；

通讯接口：RJ45；

通道数：4通道；

电源：220VAC50Hz，功耗小于25W高频电流传感器，BNC接口；

工作频带：50KHz~30MHz(+/-3db)；

测量范围：10pC~10000pC；检测灵敏度：10pC；

信号传传输方式：同轴电缆低频相位传感器1000A/1V;

电压型输出:0~1V;

精确级:0.5;

测量范围:0~1000A

四、设备安装

1、局放传感器安装

（1）高频局放脉冲信号传感器采用可拆卸防水设计，将局放传感器卡在被测接地线上，合上局放传感器，并上紧螺丝完成安装；工频局放脉冲信号传感器采用可拆卸防水设计，将其卡在电缆本体上，安装方式同局放传感器。

（2）为确保互感器信号不失真的传至采集装置，统一采用外加金属软管对总线进行保护。尽量遵循一管一线的原则

2、局放采集装置安装

局放采集装置的箱体应安装于局放传感器附近，箱体应安装在安全、干燥、易操作的场所,如设计无特殊要求, 采集装置底边距地高度应为 1.5m。箱体本身应良好接地，箱体表面应使用铭牌进行说明及安全提示。线缆尾端使用线号管进行标记，并接入指定断路器中，线缆尾端剥线应小于 5mm，断路器外侧不应有任何金属线缆外露。
