一、产品概述

电力电缆一旦出现故障情况，将直接影响用户用电，造成经济损失和不良社会影响，甚至有可能危及生命安全。传统方式查找电缆故障受电缆敷设路径等因素影响较大，平均故障查找时间大于 48 小时， 如此期间若备用线路出现故障，后果将及其恶劣。我公司针对电缆故障故障巡检困难的问题，研制的高压电缆故障定位装置能实时有效的在线监测电缆运行状态和故障精确定位。极大的提高了输电运维人员的工作效率，便捷了他们对运行电缆的日常维护和管理。

二、系统功能

1） 采用速响应宽频行波电流传感器：其频率响应范围达到 10k~2MHz，频响快，不失真，且响应速度小于 2ns；

2） 基于小波理论的行波到达分析技术：根据行波传播特性行波到达时刻是唯一不会受到传感器传变特性及传输畸变影响的行波标准量，运用小波分析技术提取行波到达时刻；

3）实时监测电缆运行电流，超过阈值立刻报警；

4）利用故障时的工频与行波信号实现在线实时定位，安全可靠、方便快捷， 无需拉开关、试送、注入高压脉冲等额外操作，大大降低故障排查带来的二次安全风险，缩短电缆故障排查时间；

5）间歇性故障、永久性故障、高阻接地、金属性接地等各种故障类型均可利用本装置实现定位。

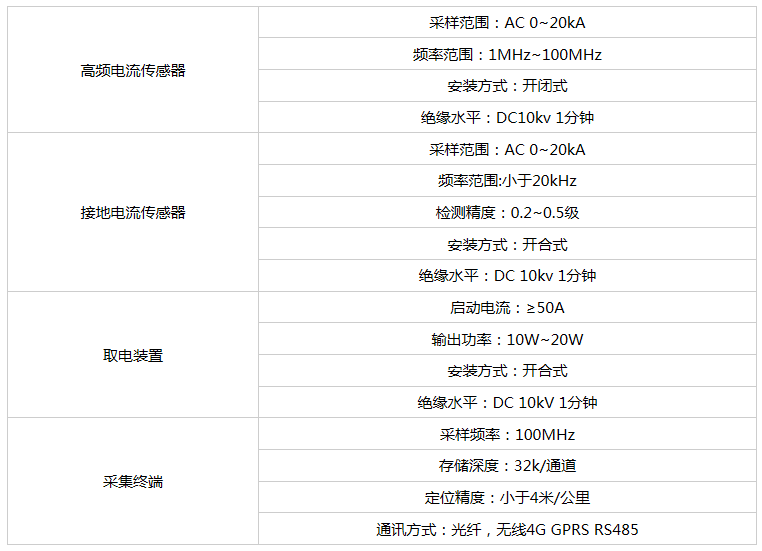

三、技术指标
